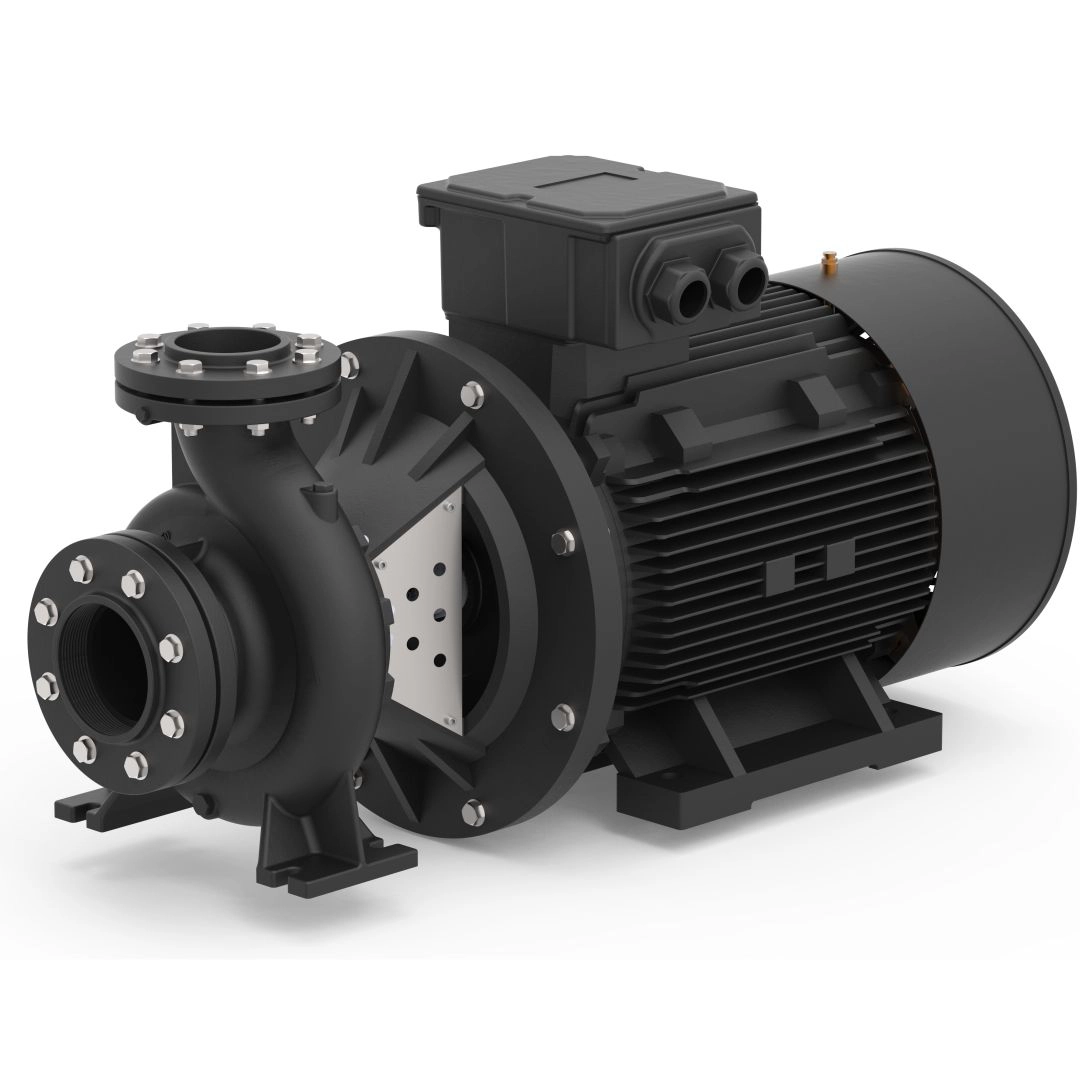

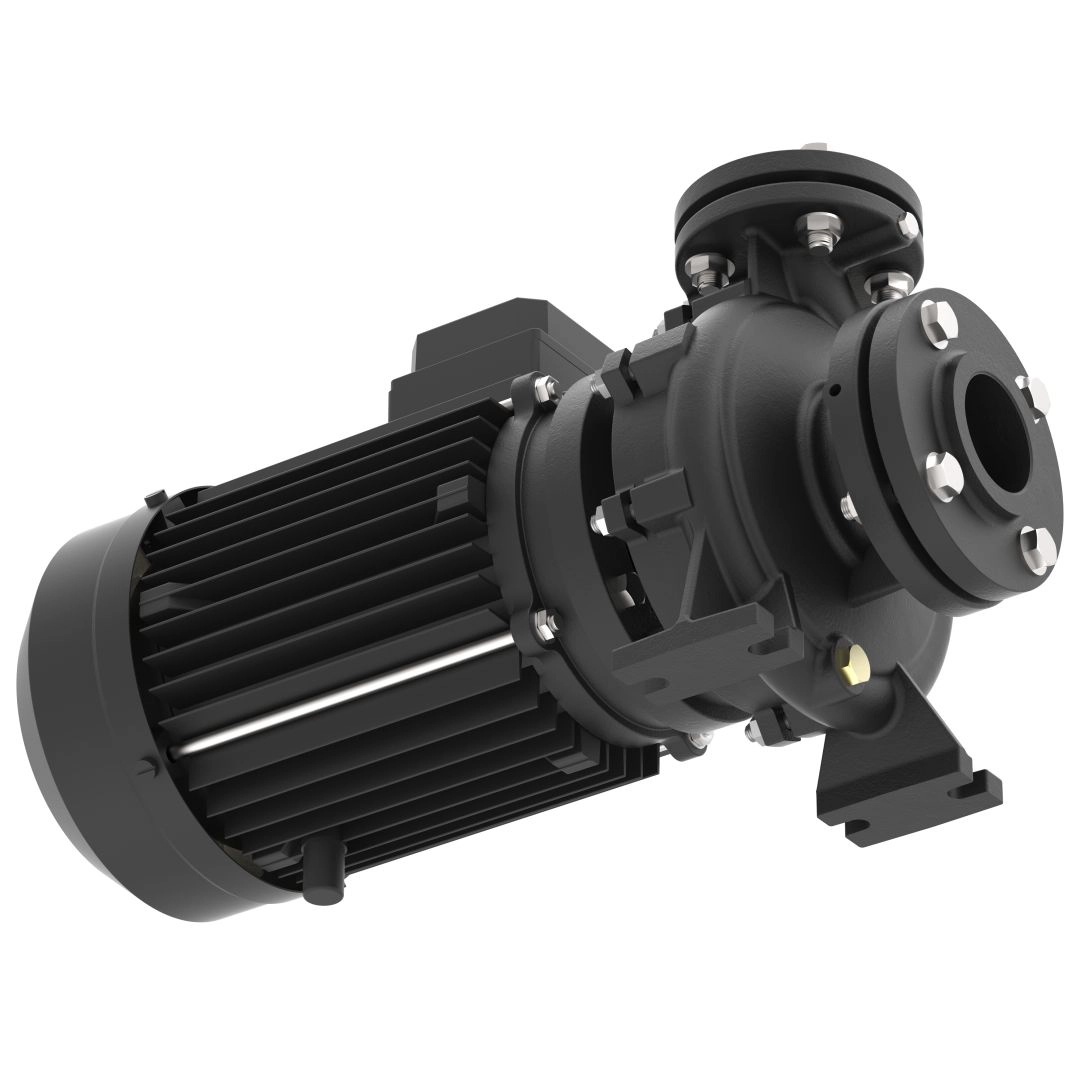

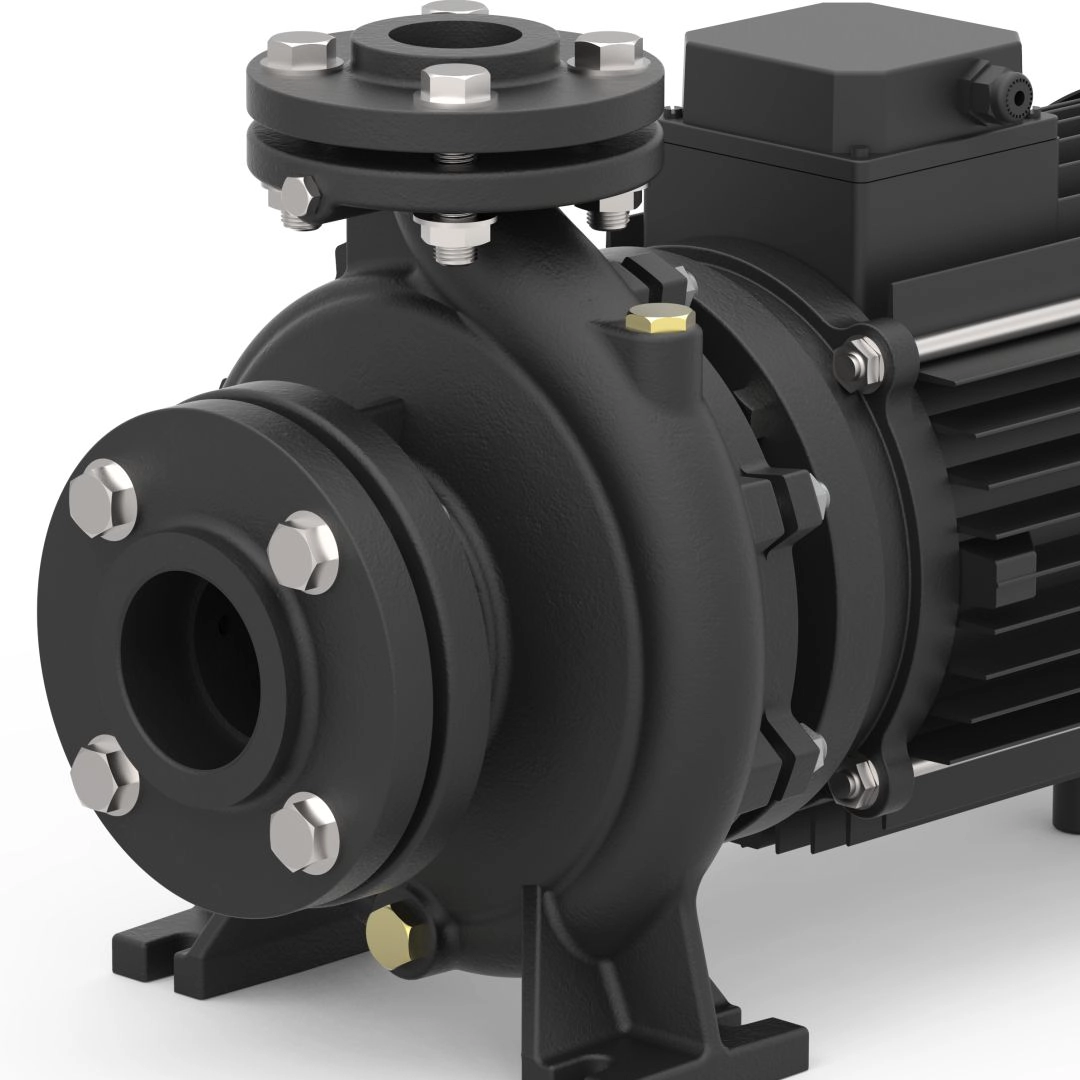

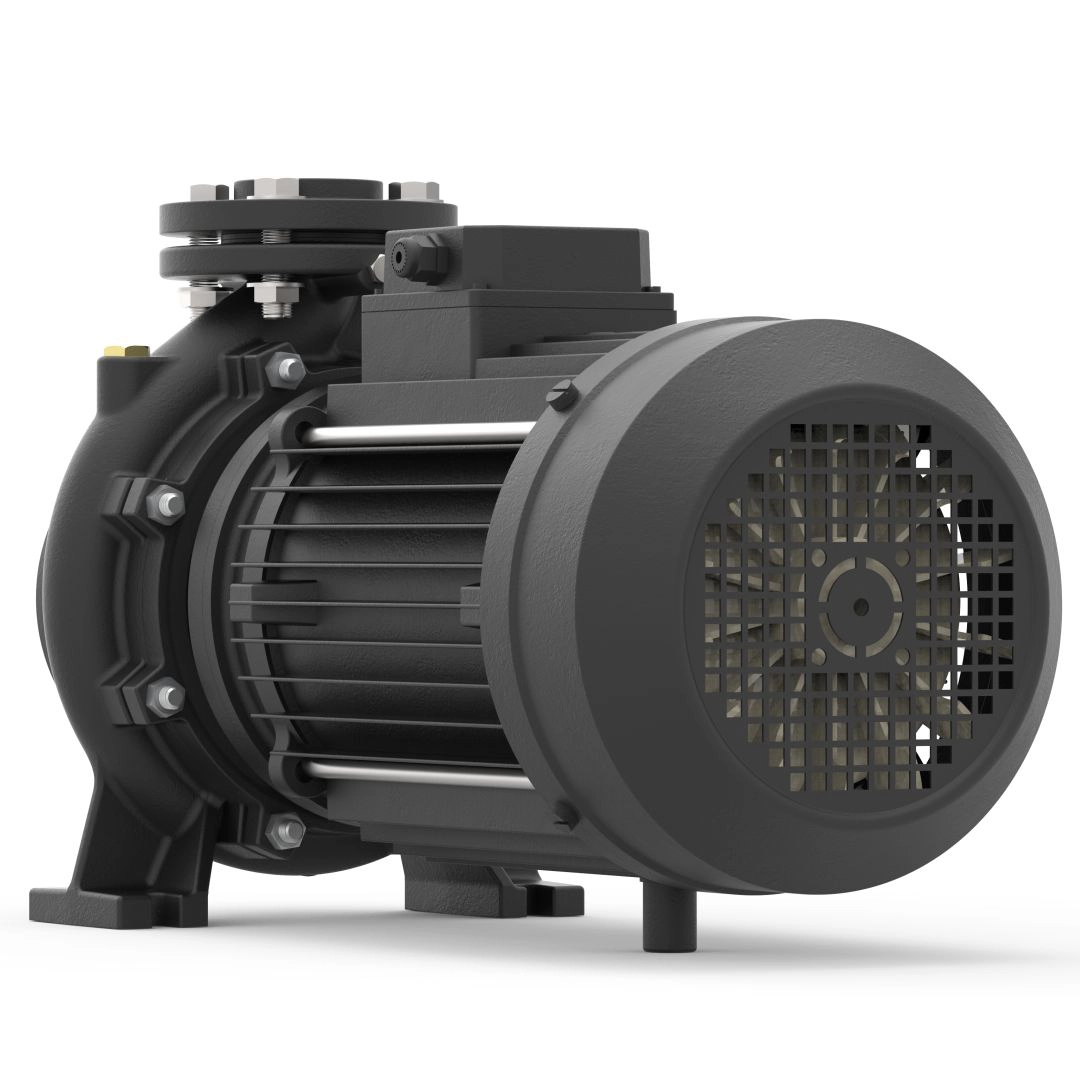

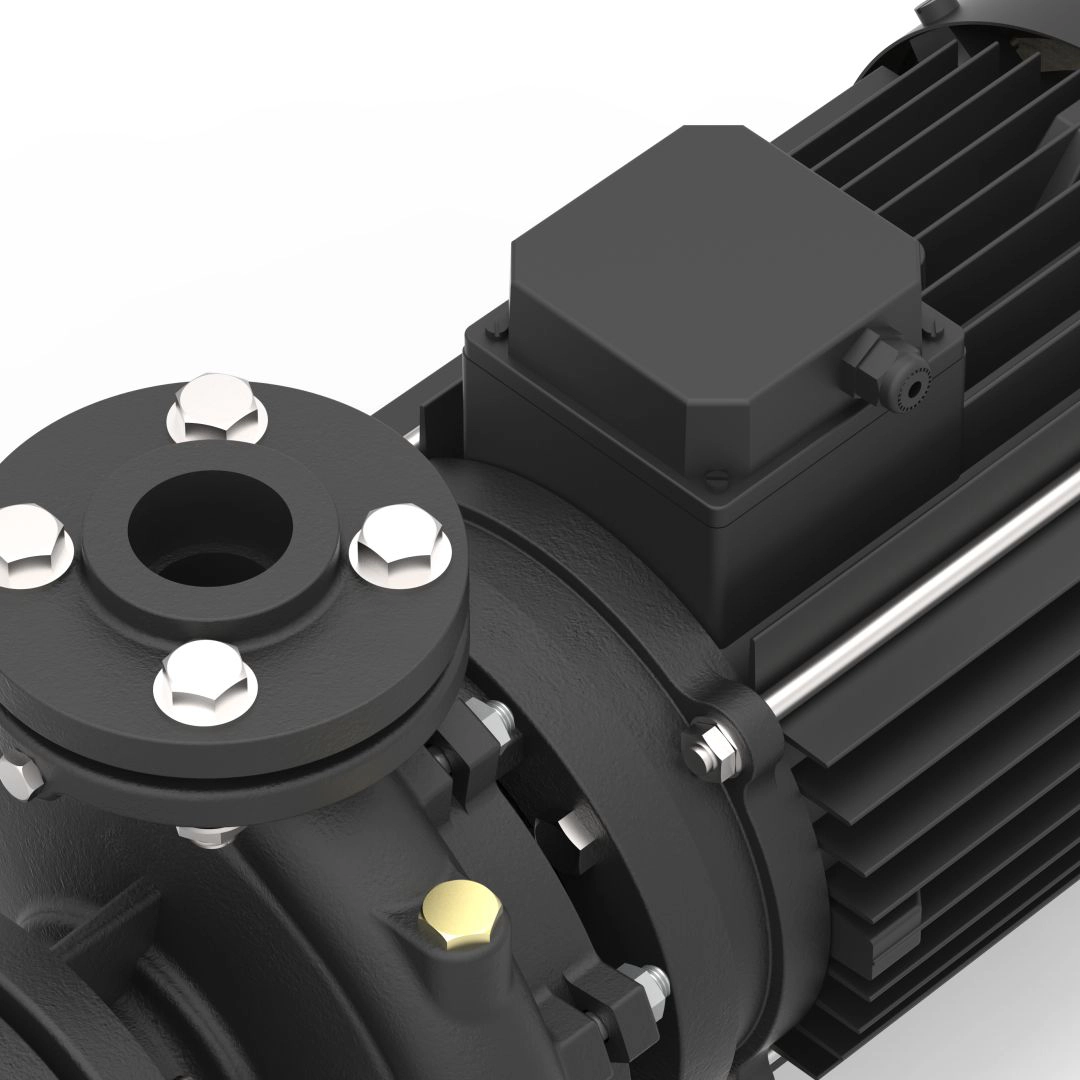

Bombas centrífugas monobloc de una etapa (Serie GCC)

Características

• Estas bombas no son autocebantes, horizontales, monocelulares, centrífugas con carcasa de voluta, aspiración axial y puerto de descarga radial.
• Bombas con carcasa de voluta con aspiración axial y puerto de descarga radial.
• El rendimiento de las bombas cumple la norma ISO 2858.
• Bridas estándar.
• Las bridas estándar para los extremos de aspiración y descarga son ANSI 125 y ANSI 250 según ASME B16.1. DIN EN 1092-2 con clasificaciones PN 16 y DIN EN 1092-2 con clasificaciones PN 25 también se pueden ofrecer a petición.
• Las bombas tienen una descarga de alta presión y una descarga de baja presión.
• Las bombas tienen un rango de descarga de 35 - 2790 USgpm y un rango de altura de 15 - 470 pies.
• Las bombas tienen un rango de descarga de 35 - 2790 USgpm y un rango de altura de 15 - 470 pies.
• Las potencias nominales del motor van de 1 a 200 HP.
• Las bombas están equipadas con un motor de inducción de jaula de ardilla TEFC con dimensiones principales que cumplen con las normas NEMA MG 1-2006.
• Bombas con eje mecánico y un motor de inducción de jaula de ardilla TEFC.
• Bombas con cierre mecánico es un suministro estándar.
• Los impulsores de las bombas están equilibrados dinámicamente según el grado 6.3 de la norma ISO 1940.
• Estas bombas están disponibles con motores de alta eficiencia que cumplen o superan los requisitos de eficiencia de la Ley de Política Energética de EE.UU. de 1992 (EPAct) y las Normas de Recursos Naturales de Canadá (NRCan).
• La eficiencia cumplirá o superará los requisitos de la Ley de Política Energética de EE.UU. de 1992 (EPAct) y las Normas de Recursos Naturales de Canadá (NRCan).
• La eficiencia cumplirá o superará la eficiencia a plena carga de los motores TEFC según la tabla 12-11 de las normas NEMA MG 1-2006.
• Los motores TEFC también están disponibles en versiones de alta eficiencia.
• También se pueden suministrar con motores TEFC de eficiencia premium NEMA según la tabla 12-12 de las normas NEMA MG 1-2006 bajo pedido.
• Las bombas tienen una parte trasera de acero inoxidable.
• Las bombas tienen el diseño de extracción trasera. Esta característica ayuda al usuario a extraer el motor, el soporte de cojinetes y el impulsor para su mantenimiento sin alterar la carcasa de la voluta ni las tuberías de aspiración e impulsión (véase la figura siguiente).
• Las bombas también se pueden suministrar con motores TEFC de eficiencia superior NEMA según la tabla 12-12 de las normas NEMA MG 1.0-2006.
• También podemos suministrar bombas con motores IEC estándar con bastidor de aluminio de tamaño de 71 a 160 y motor con bastidor de hierro fundido de tamaño de 180 a 315.

Variedad y alcance

• Rango de caudal : 50 Hz. : hasta 1060 m³/h 60 Hz. : hasta 2790 usgpm
• Alcance de la cabeza : 50 Hz. : hasta 158 mtrs 60 Hz. : hasta 470 pies
• Valoración : 50 Hz. : 0,37 - 132 kW 60 Hz. : 0,37 - 150 kW
• Velocidad nominal : 50 Hz. 960/1450/2900 rpm 60 Hz. 1150/1750/3450 rpm.

Aplicaciones

INDUSTRIA

Agricultura

Fuego
